Інтерактивна міна МЛ-8

Інтерактивна тренувальна міна МЛ-8

1. Мета застосування

Інтерактивна міна МЛ-8  призначена для використання як пристрій  імітації підриву  як міна-пастка розвантажувальної дії для протипіхотних, протитанкових, проти транспортних, об’єктних та інших мін, що не мають власного подібного механізму. Також, міна підкладається під різні предмети військового побуту (зброя, майно і т.п.).

Короткий опис призначення макету:

– Тренувальні завдання для вивчення роботи з мінами.

– Безпечне моделювання сценаріїв для навчання.

2. Технічні характеристики

– Живлення: Акумулятор 18650 з ємністю 1200-1500 мА·год.

– Модуль затримки ввімкнення: Забезпечує плавний старт системи.

– LED індикація для відображення статусу:

  – Ввімкнення.

  – Спрацювання.

– Аудіосигналізація:

 Динамік з генерацією звукового сигналу для сповіщення.

– Роз’єми живлення:

  – Роз’єм заряду type-c

  – Роз’єм DC (5,5х2,1 мм).

  – Штекер DC (5,5х2,1 мм) із самозатискачем.

3. Складові макету

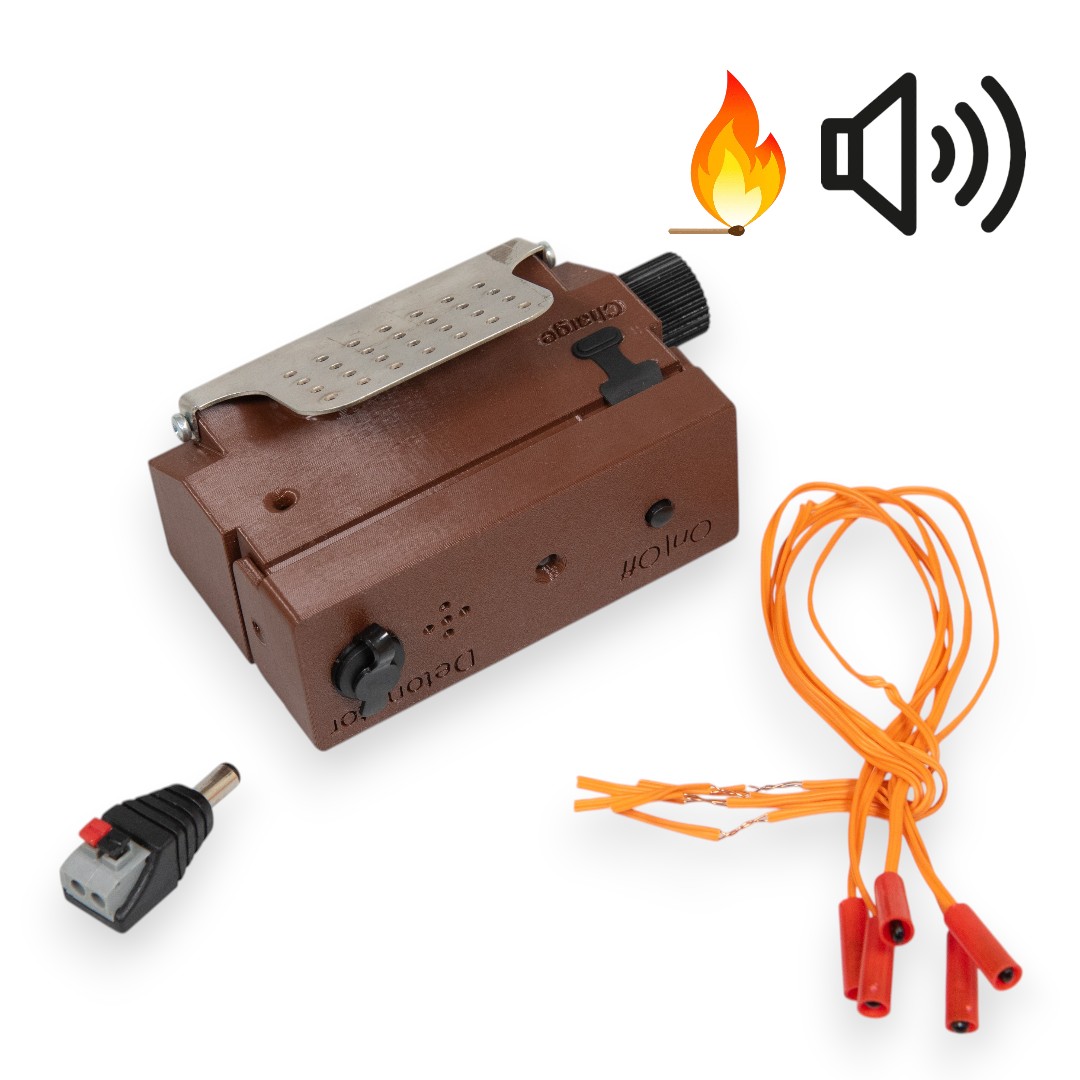

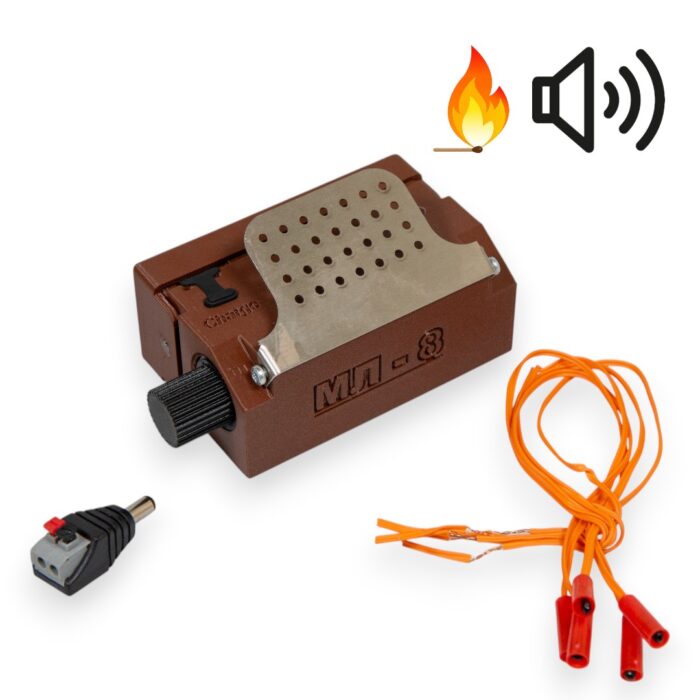

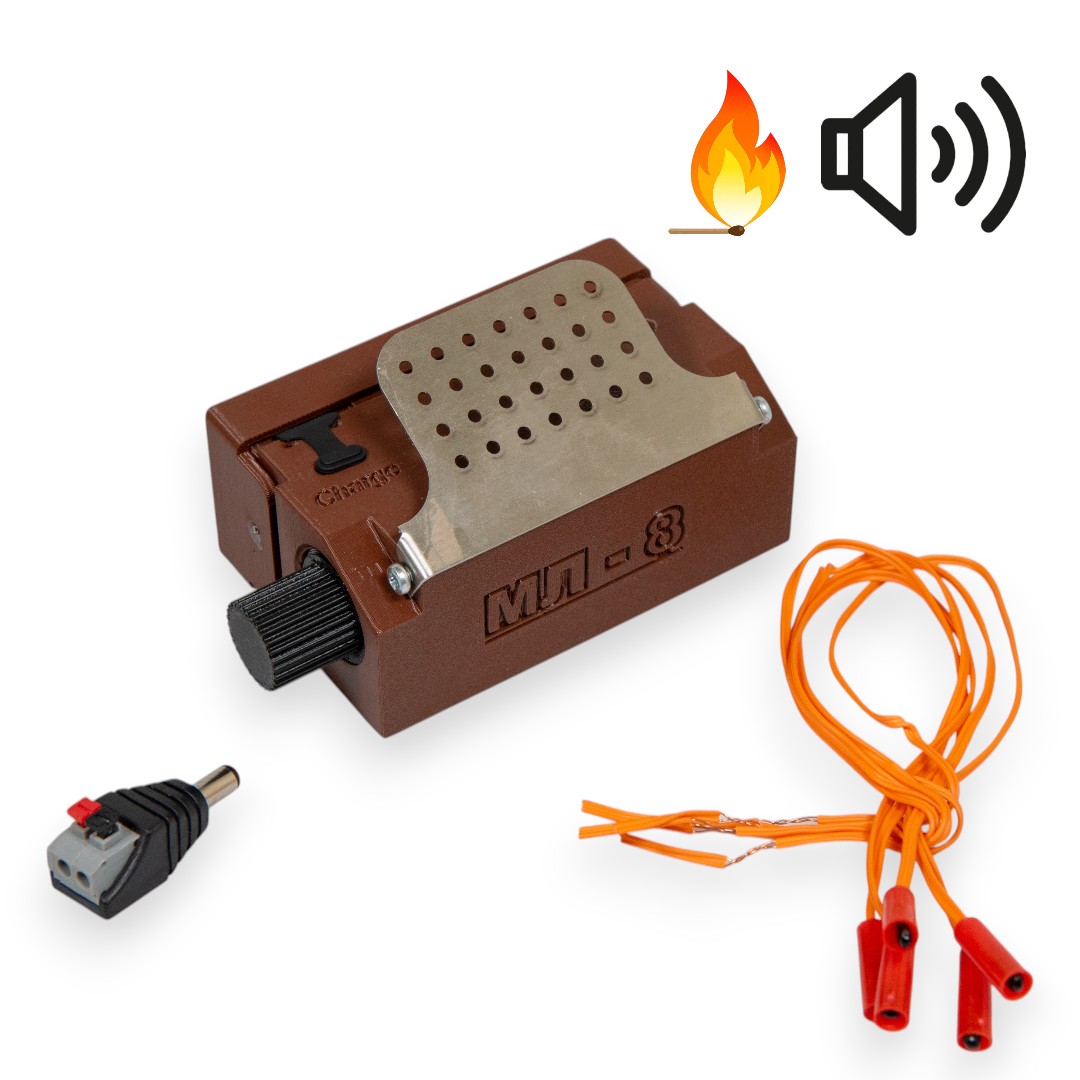

– Основні елементи: корпус, лапка навантаження, роз’єм DC, штекер DC, кнопка ввімкнення, звуковий випромінювач.

– Схематичне розташування компонентів:

4. Робота з макетом

1) Увімкнення: Натисніть кнопку On/Off для запуску макету.

   – Відбувається затримка ввімкнення на 10-15 секунд.

   2) Установлення макету:

   – Виконується встановлення та навантаження макету вантажем масою від 350 грам.

3) Спрацювання макету:

   – Після зняття вантажу:

     – Вмикається неперервне звукове оповіщення через динамік.

     – Активується світлова індикація LED.

4) Додатковий функціонал:

   – Якщо використовується роз’єм DC зі штекером DC:

     – При підключенні до нього електросірника активується його загоряння.

5) Посилання на відео огляд:

5. Технічне обслуговування

1) Живлення та заряд батареї:

   – Для використання додаткового функціоналу через роз’єм DC батарея повинна бути повністю заряджена.

   – При частково розрядженій батареї може не спрацювати механізм підпалу електросірника.

2) Захист роз’ємів:

   – Усі не використані роз’єми мають бути закриті гумовими заглушками, щоб уникнути забруднення та пошкодження.

3) Вологозахист:

   – Макет не є герметичним, тому слід враховувати це при використанні у вологих або запилених умовах.
